Vanne à sphère, papillon, clapet : quelle robinetterie pro choisir ?

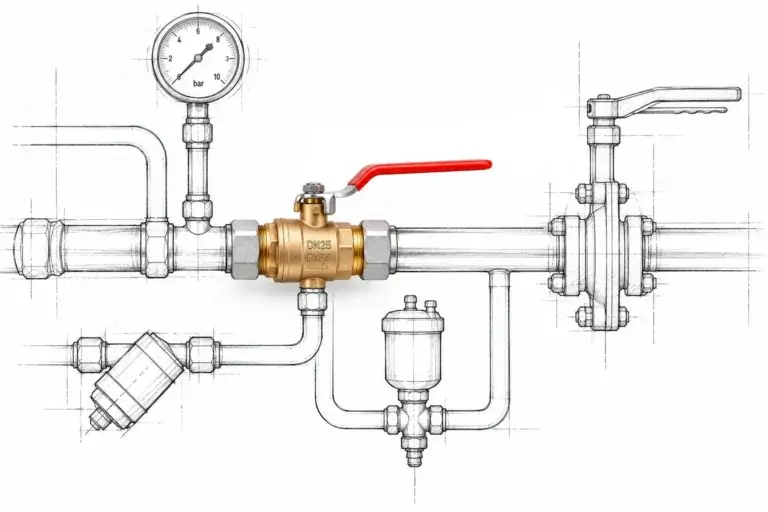

Sur un réseau d’eau ou de chauffage, chaque organe a une fonction précise :

- - la vanne à boisseau sphérique isole un tronçon ;
  - la vanne papillon sectionne les gros diamètres ;
  - le clapet anti-retour impose un sens de circulation ;
  - le purgeur évacue l’air ;
  - le manomètre contrôle la pression.

Bien choisir cette robinetterie pro, c’est croiser la fonction, le fluide, la pression, la température, le diamètre et le type de raccordement. Ce guide présente chaque famille, ses usages et ses critères de sélection.

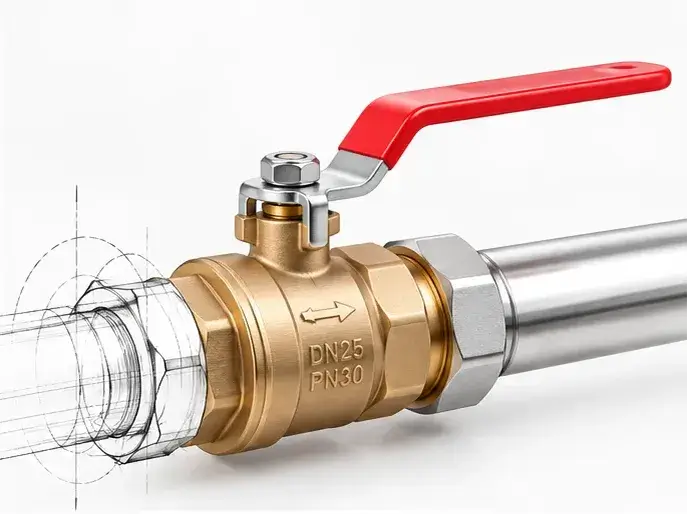

Vanne à boisseau sphérique : l'organe d'isolement de référence

Principe de fonctionnement

Selon les fabricants et les normes, on la trouve aussi sous les noms de vanne à sphère, robinet à tournant sphérique ou vanne quart de tour. Son obturateur est une sphère percée, maintenue entre deux sièges. Un quart de tour de la manette aligne le perçage avec la conduite pour ouvrir, ou le place perpendiculairement pour fermer. La manœuvre est rapide, l’étanchéité élevée et l’encombrement réduit.

Composition type d’une vanne sanitaire

Corps en laiton titré, par exemple CW617N, parfois nickelé.
Sphère en laiton chromé, qui limite l’entartrage et l’usure des joints.
Sièges en PTFE, qui assurent l’étanchéité sur la sphère.
Axe inéjectable avec double étanchéité par joints toriques, pour la sécurité et la tenue dans le temps.
Manette levier ou manette papillon, réversible sur de nombreux modèles.

Passage intégral ou passage standard

Sur une vanne à passage intégral, le perçage de la sphère correspond au diamètre intérieur de la conduite. La perte de charge est quasi nulle, ce qui convient aux réseaux de distribution, aux collecteurs et aux circuits de chauffage. Sur une vanne à passage standard (ou réduit), le perçage est plus petit. La vanne est plus compacte et moins coûteuse, en échange d’une légère perte de charge. Elle reste adaptée aux antennes terminales et aux isolements ponctuels.

Les variantes utiles sur chantier

Configurations femelle/femelle, mâle/femelle ou mâle/mâle, selon les pièces à raccorder.
Vanne à purge intégrée, pour vidanger un tronçon sans démonter.
Vanne à portée plate, pour un montage sur écrou et collet battu.
Vanne à brides, en laiton ou en fonte, pour les diamètres supérieurs.
Version gaz, conforme à la norme NF EN 331 et reconnaissable à sa manette jaune.

Normes et repères qualité

En France, les robinets à tournant sphérique pour l’eau potable dans les bâtiments relèvent de la norme NF EN 13828. Trois marquages méritent d’être vérifiés :

Marque NF : délivrée par le CSTB, elle atteste d’un contrôle régulier de la conformité.
ACS (Attestation de Conformité Sanitaire) : exigée en France pour les matériaux et produits au contact de l’eau destinée à la consommation humaine.
4MS : laiton conforme à la liste commune de compositions établie par plusieurs États membres européens pour les matériaux métalliques au contact de l’eau potable.

Point de vigilance à la pose

La vanne à boisseau sphérique est un organe de sectionnement : elle s’utilise en position totalement ouverte ou totalement fermée. Une fermeture brutale sur un réseau à fort débit peut provoquer un coup de bélier. Sur les gros diamètres, manœuvrez progressivement.

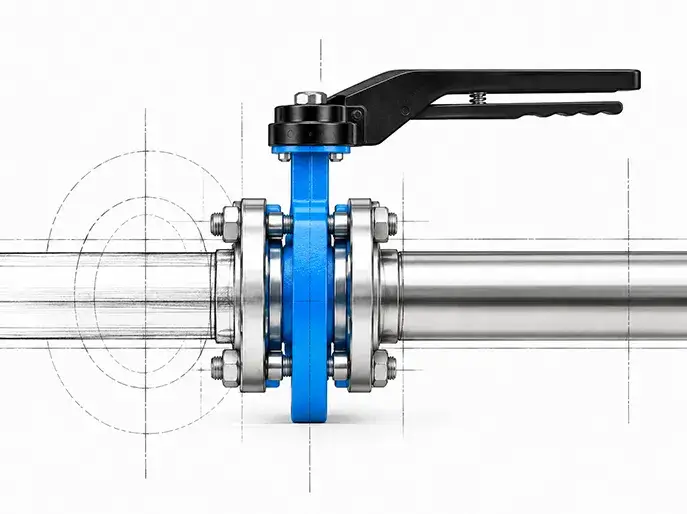

Vanne papillon : le sectionnement des gros diamètres

À ne pas confondre avec la manette papillon

Le terme prête à confusion. Une manette papillon est une poignée courte, en forme d’ailettes, montée sur une vanne à sphère de petit diamètre. On l’utilise quand l’espace manque derrière un appareil ou dans une gaine. La vanne papillon est un autre appareil : son obturateur est un disque qui pivote sur un axe, au centre de la conduite.

Construction et montage

La vanne papillon se monte entre deux brides, en deux formats :

Type wafer (à insérer) : serrée entre les brides par des tiges filetées. C’est la solution la plus compacte et la plus économique.
Type lug (à oreilles taraudées) : permet de démonter la tuyauterie d’un côté sans vidanger l’autre.

Le corps est généralement en fonte, le disque en fonte revêtue ou en inox. L’étanchéité est assurée par une manchette en élastomère, souvent en EPDM pour l’eau. La température admissible dépend de la manchette : vérifiez-la sur la fiche technique. La commande se fait par levier cranté, par réducteur à volant pour les grands DN, ou par actionneur électrique ou pneumatique.

Quand la préférer à une vanne à sphère

À partir des diamètres moyens (DN 50 et au-delà), la vanne papillon est plus légère, plus courte et moins chère qu’une vanne à sphère à brides. On la trouve en chaufferie, en sous-station, sur les réseaux de climatisation et sur les circuits hydrauliques collectifs ou tertiaires.

En contrepartie, le disque reste dans le passage du fluide. Il crée une perte de charge, même en position ouverte, et empêche le passage d’un furet de nettoyage.

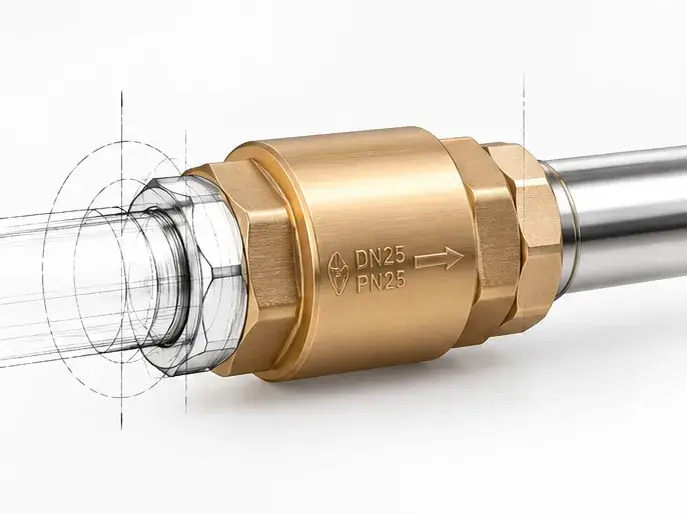

Clapet anti-retour : imposer le sens de circulation

Rôle

Le clapet anti-retour laisse passer le fluide dans un seul sens et se ferme automatiquement dès que le flux s’inverse. Il sert à :

maintenir une pompe amorcée ;
éviter la vidange d’une colonne ;
empêcher les circulations parasites entre circuits de chauffage ;
protéger un équipement.

Les principaux types

Clapet à ressort (axial) : un obturateur rappelé par un ressort. Il est compact, se pose dans toutes les positions et se ferme rapidement, ce qui limite les coups de bélier.
Clapet à battant : un volet articulé qui s’ouvre sous la pression. Il offre une faible perte de charge, mais se pose à l’horizontale ou à la verticale avec un flux montant.
Clapet de pied avec crépine : placé en bout d’aspiration de pompe, il retient la colonne d’eau et filtre les particules.
Clapet à boule : adapté aux eaux chargées et aux relevages.

Clapet EA et protection du réseau d’eau potable

La norme NF EN 1717 classe les fluides en cinq catégories de risque et définit le dispositif de protection adapté à chacune.

Le clapet anti-pollution contrôlable, dit EA (norme NF EN 13959), comporte des prises qui permettent de vérifier son étanchéité. Il protège contre les retours de fluides de catégorie 2 au maximum, et c’est l’organe que l’on trouve couramment en aval du compteur.

Au-delà de la catégorie 2, par exemple pour le remplissage d’un circuit de chauffage, la norme impose des disconnecteurs de type CA ou BA, selon la catégorie du fluide.

Purgeurs : évacuer l’air des circuits

L’air dans un circuit de chauffage ou d’eau chaude provoque des bruits, une mauvaise irrigation des émetteurs, des désamorçages du circulateur et de la corrosion. Le purgeur évacue l’air sans laisser échapper l’eau.

Purgeur automatique à flotteur : un flotteur commande un pointeau qui s’ouvre dès qu’une poche d’air se forme. Il se monte à la verticale aux points hauts du réseau : colonnes, collecteurs, ballons, sorties de chaudière.
Purgeur manuel : il équipe les radiateurs et les points secondaires, et s’ouvre à la clé ou au tournevis.

Associez chaque purgeur automatique à un robinet d’isolement, de préférence auto-obturant. Vous pourrez ainsi le remplacer sans vidanger l’installation.

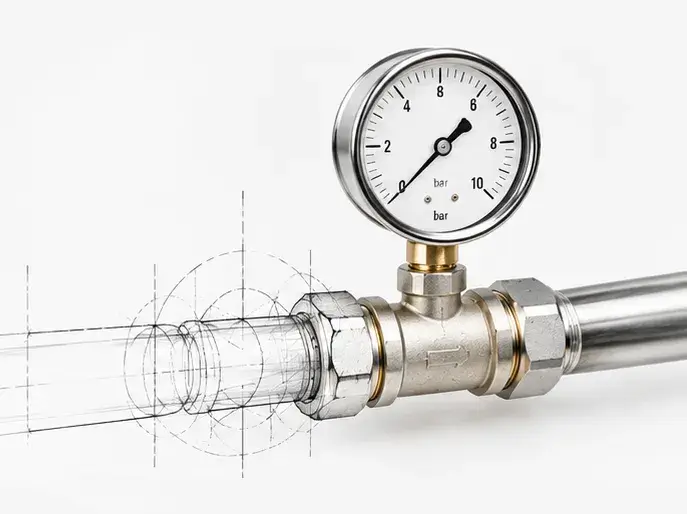

Manomètres et instrumentation : contrôler le réseau

Le manomètre sert à régler la pression de remplissage, à détecter une fuite ou un vase d’expansion défaillant, et à valider le réglage d’un réducteur de pression. Les manomètres à tube de Bourdon relèvent de la norme EN 837-1. Les critères de choix sont les suivants :

Plage de mesure : la pression de service doit se situer environ entre le tiers et les deux tiers de l’échelle. Cela préserve la précision et la durée de vie de l’appareil.
Diamètre du cadran : 50, 63, 80 ou 100 mm, selon la lisibilité recherchée.
Raccordement : radial (par-dessous) ou axial (par l’arrière), avec un filetage adapté au piquage.
Bain de glycérine : il amortit les vibrations et les pulsations, par exemple à proximité d’une pompe.
Thermomanomètre : il affiche la pression et la température sur un seul cadran, pratique en chaufferie.

Un robinet porte-manomètre permet d’isoler l’appareil pour le remplacer ou le contrôler.

Tableau comparatif

Organe	Fonction	Diamètres courants	Avantage principal	Limite
Vanne à boisseau sphérique	Isolement	Du 1/4″ au DN 100 et plus	Étanchéité, passage intégral, manœuvre rapide	Pas de régulation de débit
Vanne papillon	Sectionnement	DN 50 et plus	Compacte et économique en gros diamètre	Perte de charge due au disque
Clapet anti-retour	Sens unique	Tous diamètres	Fonctionnement automatique	Perte de charge selon le type
Clapet EA	Protection sanitaire	Principalement filetés	Contrôlable, conforme NF EN 1717	Limité aux fluides de catégorie 2
Purgeur automatique	Dégazage	3/8″ et 1/2″	Purge continue sans intervention	Pose verticale aux points hauts
Manomètre	Mesure	Cadran de 50 à 100 mm	Contrôle immédiat	Échelle à dimensionner

Critères de choix d’une robinetterie professionnelle

1. Le fluide

Eau potable, eau de chauffage, eau glycolée, gaz ou air comprimé : le fluide détermine les matériaux, les joints et les certifications. Pour l’eau destinée à la consommation humaine, l’ACS est indispensable. Pour le gaz, choisissez une robinetterie conforme à la NF EN 331.

2. La pression nominale (PN)

Le PN indique la pression maximale admissible, en bar, à température ambiante. Cette pression admissible diminue quand la température augmente : pour de l’eau chaude ou du chauffage, consultez la courbe pression-température du fabricant. Les vannes à sphère en laiton certifiées NF pour le bâtiment affichent couramment PN 30 ou PN 40.

3. La température de service

Elle dépend surtout des sièges et des joints (PTFE, NBR, EPDM). Vérifiez la plage indiquée pour les circuits d’eau chaude sanitaire, de chauffage et de climatisation.

4. Le diamètre et la dénomination

Les petits diamètres filetés se désignent en pouces ou par leur ancienne dénomination française : 15×21 pour 1/2″, 20×27 pour 3/4″, 26×34 pour 1″, 33×42 pour 1″1/4. Au-delà, on parle en DN (diamètre nominal), avec des raccords à brides.

5. Le type de raccordement

Filetage cylindrique BSP (ISO 228-1, repère G) : l’étanchéité est assurée par un joint plat ou par la portée de la vanne.
Filetage conique (ISO 7-1, repère R) : l’étanchéité est assurée dans le filet, avec de la filasse ou de la pâte.
Brides : pour les DN moyens et élevés, avec un PN de bride compatible.
Raccords à sertir ou à compression intégrés : ils réduisent le nombre de jonctions sur le tube cuivre, PER ou multicouche.

6. Le matériau du corps

Laiton : c’est le standard du sanitaire et du chauffage, en habitat individuel comme collectif. La version nickelée résiste mieux aux ambiances agressives.
Fonte : elle équipe les appareils à brides de gros diamètre.
Inox : il s’impose pour les fluides corrosifs, les process techniques et agroalimentaire.

7. L’accessibilité et l’exploitation

La manette papillon est pratique dans les emplacements exigus. La manette levier offre un bras de levier plus important. Pensez aussi au trou de cadenassage pour la consignation, à une purge intégrée pour la maintenance et au repérage couleur des circuits.

FAQ

Peut-on utiliser une vanne à sphère pour réguler un débit ?

Non. En position entrouverte, le fluide érode les sièges PTFE et la sphère, et l’étanchéité se dégrade. Pour réguler, utilisez un robinet d’équilibrage ou une vanne de réglage.

Une vanne à sphère pour l’eau peut-elle servir sur une installation gaz ?

Non. Une installation gaz exige une vanne certifiée selon la NF EN 331, dont les joints et les essais sont spécifiques au gaz. Elle se reconnaît à sa manette jaune.

Où placer un clapet anti-retour sur une pompe ?

Au refoulement, entre la pompe et la vanne d’isolement placée après elle. Cette position maintient la colonne en charge à l’arrêt et permet d’intervenir sur le clapet sans vidanger le réseau.

Faut-il remplacer une vanne qui n’a pas été manœuvrée depuis des années ?

Pas nécessairement, mais une vanne jamais actionnée peut se gripper à cause du tartre. Sur les organes de sécurité (isolement général, arrivée des appareils), une manœuvre régulière garantit qu’ils fonctionneront le jour où il faudra couper.
